3BHE031197R0001 ABB

描述

产品概述

ABB 3BHE031197R0001 是一款高性能的中压全功率变流器，隶属于ABB PCS 6000系列，专为大型风力发电机组及其他可再生能源应用（如潮汐能、波浪能）设计。这款变流器是实现高效电能转换和并网的关键设备，其功率范围可达12MW甚至更高，尤其适用于大型风力涡轮机，特别是海上风力发电应用。3BHE031197R0001 采用了先进的IGCT（集成门极换向晶闸管）技术和模块化设计，具备高效率、高可靠性、低损耗的特点。它能够实现对发电机和电网的全面控制，优化有功功率和无功功率输出，从而在任何风速下最大化风能利用，并确保符合严格的电网连接规范。

作为ABB PCS 6000系列的核心组件，3BHE031197R0001 不仅支持发电机侧和电网侧的独立控制，还具备动态制动斩波器功能，以应对电网故障时的低电压穿越和安全停机。其模块化的设计使得定制、安装、维护和升级变得更加便捷高效。3BHE031197R0001 在工业自动化和电力电子领域的定位是连接可再生能源发电装置与电网的关键桥梁，它通过高效、可靠的电力转换，保障了风力发电等清洁能源的稳定输出和电网的整体安全性与稳定性，为推动全球可持续能源发展贡献了重要力量。

技术规格

主要特点和优势

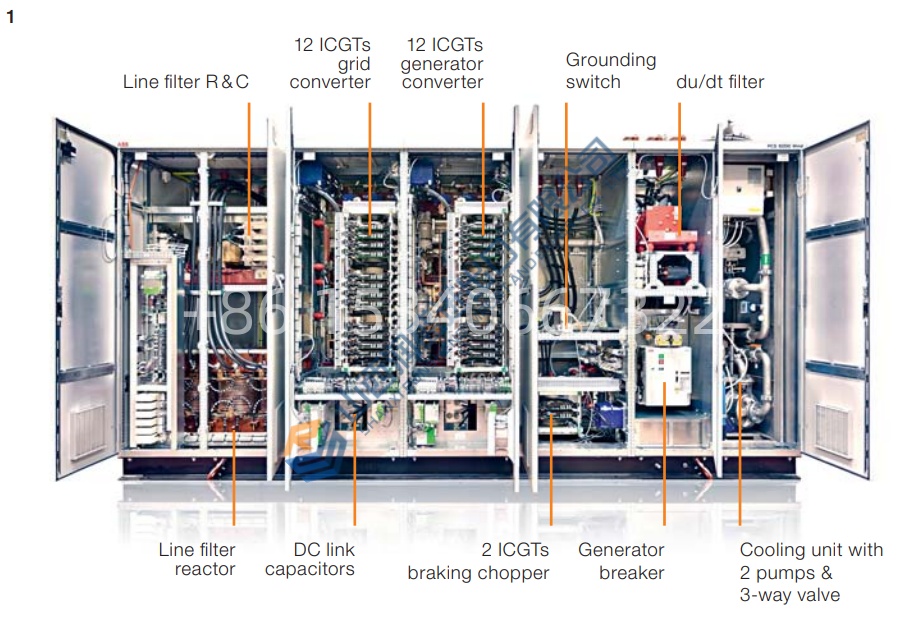

ABB 3BHE031197R0001 中压全功率变流器凭借其卓越的技术特性和可靠性，在高功率可再生能源转换领域拥有显著的特点和优势。首先，其高效率和低损耗是核心竞争力。通过采用先进的IGCT技术和优化的脉冲模式控制，3BHE031197R0001 在额定工作点能实现接近98%的极高转换效率，这显著降低了度电成本，并减少了运行期间的能量损耗和碳排放，符合可持续发展的要求。其次，3BHE031197R0001 具备出色的高可靠性和长寿命。其模块化设计不仅减少了元器件数量和系统复杂性，还支持热插拔功能，使得维护和扩展更为便捷，从而大大降低了停机时间和维护成本。

此外，3BHE031197R0001 的全面控制能力是其又一大亮点。它能够对发电机和电网进行全面的有功和无功功率控制，确保风力发电机组在任何风速下都能实现最优化的功率输出，并提供优异的电网支持功能，满足日益严格的电网并网规范。该变流器还内置了动态制动斩波器，能够在电网故障时实现低电压穿越和安全平稳停机，保护风机设备免受电网扰动的影响，提升了风电场的运行稳定性。其水冷闭环冷却系统确保了高效的散热，保证了 3BHE031197R0001 在恶劣工业环境下的长期稳定运行，使其成为大型风力发电应用中可靠且高效的电力转换解决方案。

相关产品

ABB在电力电子和可再生能源领域拥有完善的产品线，与 3BHE031197R0001 相关的产品主要包括：

• 5SHY4045L0006 (ABB IGCT模块)：3BHE031197R0001 作为变流器，其内部功率模块很可能采用ABB自产的IGCT器件，5SHY4045L0006 便是其中一种高压大电流IGCT模块。
• GVC736CE101 (IGCT门极驱动板)：这是与IGCT模块配套的门极驱动单元，为 3BHE031197R0001 内部的IGCT器件提供精确的控制信号。
• 3BHE055094R0002 (GBU72 控制与保护单元)：这可能是 3BHE031197R0001 所在PCS 6000系统中的一个更高级别或不同功能的控制模块，两者协同工作。
• ACS6000系列变频器：ABB ACS6000系列是高性能的中压变频器，与PCS 6000系列在技术和应用上可能存在交叉，或者PCS 6000是ACS6000在可再生能源领域的特定版本。
• AC 800PEC 控制器：3BHE031197R0001 变流器集成了ABB AC 800PEC控制器，这是其核心的控制和通信平台。
• 变压器：在实际应用中，3BHE031197R0001 会与相应的升压或降压变压器配套使用，以匹配电网电压等级。
• 中压开关设备：如ABB的UniGear或ZX系列中压开关柜，用于变流器与电网之间的连接和保护。
• SCADA系统：如ABB MicroSCADA X，用于风电场或电力系统的集中监控和管理，与 3BHE031197R0001 进行数据交换。

安装与维护

安装前准备：安装ABB 3BHE031197R0001 中压全功率变流器是一项复杂的工程，必须由经过专业培训的工程师严格按照ABB的安装手册和当地安全规范执行。首先，确保安装位置（塔筒或机舱内）符合环境要求，包括温度、湿度、振动和散热空间。由于 3BHE031197R0001 采用水冷系统，需确认冷却水路已正确连接并测试无泄漏，且冷却液符合规格。检查所有高压电源线、发电机连接线和电网连接线缆的规格、绝缘和接线牢固性。在通电前，务必对所有电气回路进行绝缘测试，并确认接地系统完好。同时，确保所有通信光纤连接清洁、无损，并正确插入相应的接口，为 3BHE031197R0001 的顺利运行奠定基础。

维护建议：为确保 3BHE031197R0001 的长期高效和可靠运行，定期的预防性维护至关重要。建议定期检查和清洁变流器内部的冷却系统，包括散热器和水循环回路，确保散热效率不受影响。检查所有电气连接点的紧固性和是否有过热迹象，特别是在大电流路径上。定期检查并更新 3BHE031197R0001 的控制软件和固件，以获取最新的性能优化和安全补丁。通过监控系统定期查看变流器的运行参数（如温度、电流、电压、效率和告警日志），及时发现并处理潜在问题。在进行任何维护工作前，必须严格执行停机和安全隔离程序，确保设备完全断电并释放残余能量，从而保障维护人员的安全。
